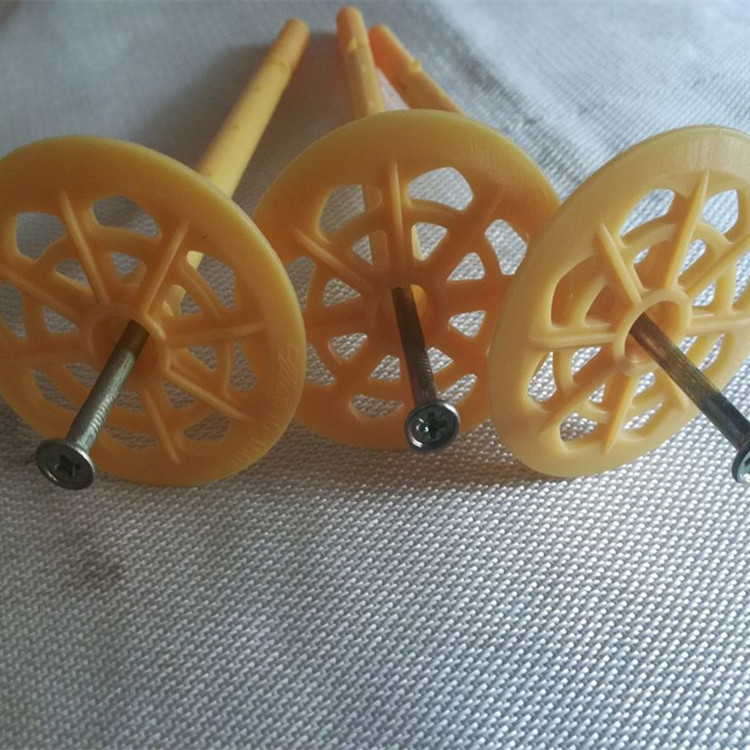

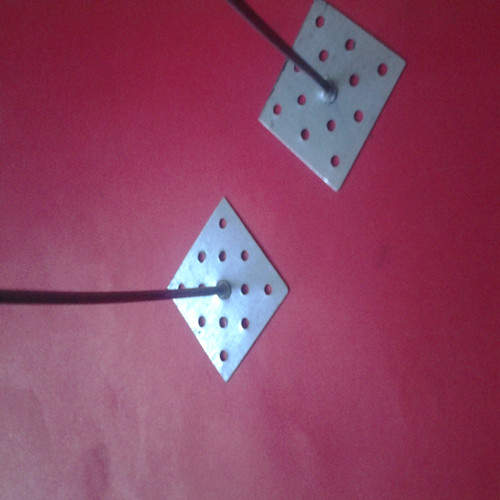

保溫釘的使用規范及機械性能要求

保溫釘的使用規范：

相關(guān)專(zhuān)業(yè)人士表示，其實(shí)保溫釘的使用是有具體規范的，一般情況下，一個(gè)平米的地方最少需要使用6個(gè)釘子，之后隨著(zhù)被加固外墻高度的不同，所用到的釘子也會(huì )不同，一般情況下外墻沒(méi)升高1米，釘子的數量就要增肌一個(gè)。所以，就上述情況而言，施工人員并沒(méi)有違反使用規則，而是按照具體的操作規范來(lái)施工的。那么這樣施工的原理究竟是什么呢？顯然，在對外墻進(jìn)行加固的時(shí)候，最為關(guān)鍵性的因素就是，必須確保所有加固耗材的穩定，如果釘子的數量不夠，必然會(huì )影響最終的加固質(zhì)量。

所以，在具體使用保溫釘的時(shí)候，作為一個(gè)外行人也不要有太多的擔心，而應該相信施工人員的操作能力。從另外一個(gè)角度來(lái)講，由于這種用于外墻加固的釘子的價(jià)格并不貴，施工人員也不可能會(huì )因此而浪費耗材。

保溫釘的機械性能要求：

硬度表示材料抵抗硬物體壓入其表面的能力。保溫釘它是金屬材料的重要性能指標之一。一般硬度越高,耐磨性越好。常用的硬度指標有布氏硬度、洛氏硬度和維氏硬度。

　　1.布氏硬度（HB）

　　以一定的載荷（一般3000kg）把一定大�。ㄖ睆揭话銥�10mm）的淬硬鋼球壓入材料表面,保持一段時(shí)間,去載后,負荷與其壓痕面積之比值,即為布氏硬度值（HB）,單位為公斤力／mm2（N／mm2）。

　　2.洛氏硬度（HR）

　　當HB＞450或者試樣過(guò)小時(shí),不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球,在一定載荷下壓入被測材料表面,由壓痕的深度求出材料的硬度。根據試驗材料硬度的不同,分三種不同的標度來(lái)表示：

　　HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度,用于硬度極高的材料（如硬質(zhì)合金等）。

　　HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球,求得的硬度,用于硬度較低的材料（如退火鋼、鑄鐵等）。

　　HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度,用于硬度很高的材料（如淬火鋼等）。

　　3.維氏硬度（HV）

　　以120kg以?xún)鹊妮d荷和頂角為136°的金剛石方形錐壓入器壓入材料表面,用材料壓痕凹坑的表面積除以載荷值,即為維氏硬度值（HV）。

　　硬度指的就是表面硬度,材料內部是沒(méi)有硬度要求的。保溫釘只有機械性能要求（抗拉強度,屈服強度和沖擊韌性）。

　　GB／T3098.1－2000中怎么沒(méi)有表面硬度呢？5.6不是說(shuō)明表面硬度了嗎？－－－表面硬度不應比芯部硬度高出30個(gè)維氏硬度（約3個(gè)HRC）。10.9級的表面硬度不應大于390HV0.3。至于沒(méi)有表面硬度要求的那是低性能等級的,如3.64.64.85.65.86.8,因為沒(méi)有熱處理,所以沒(méi)有要求,因為他表面的硬度主要是冷鐓或烘打＼車(chē)削后的應力所產(chǎn)生的硬度。

　　在檢測保溫釘螺栓硬度時(shí),沒(méi)有熱處理的螺栓,只需要做表面硬度在合格范圍內就行了。如果是熱處理螺栓就要在未部切一個(gè)直徑的面上大硬度,硬度測試在面上的1／2R處,硬度符合標準。

　　它有一個(gè)表面一個(gè)芯部,表面是指在去除表面浮銹等之后用用維氏或表面洛氏打硬度,芯部要在去除部部1／2直徑長(cháng)部后在表面與芯部1／2的地方打硬度,兩個(gè)硬度之差不能超過(guò)30個(gè)HV,表面高出30HV說(shuō)明表面滲碳了,是不允許的,如果表面低了30HV以上說(shuō)明表面脫碳了,也是不允許的。要細心地看這個(gè)3098。
